2015年，我刚入行第二年。

花都一家企业找我做密集柜，对方催得急，我量了尺寸、问了列数、报了价，半个月就装完了。结果客户验收时脸都黑了——通道只有70公分，档案车推不进去，人侧着身子才能过。

后来我才知道，那间房原本是个会议室，中间有根承重柱，我量尺寸时没注意，按标准布局排，柱子正好卡在通道中间。

这事让我记到现在。从那以后，我接项目必问三句话：

这房子以前是干什么的？（有没有柱子、管道、消防栓）

你们存什么？（病历、X光片还是会计凭证）

打算用多少年？（要不要留扩容空间）

密集柜这东西，一用就是十几年。设计方案时多想一步，后面十年都省心。

二、第一步：空间规划——同样的房间，怎么多装30%

先搞清楚存什么

上周去增城区人民医院，后勤科老李说要做新病案室。我问存什么，他说“就是病历呗”。

我说：“把你最厚的病历拿一本我看看。”

他翻出一本，快5公分厚。标准的A4档案柜，一层只能放两排。最后我们调整了搁板间距，同样的列数，容量多了快四成。

不同档案，设计差别很大：

老陈的经验：别信“标准柜”，一定要看实物。能去客户那儿翻翻他们存的档案最好，翻不了就问清楚：最长、最厚、最重的是什么。

容量怎么算（一个用了十年的公式）

总需求 = (现有存量 + 年增量 × 保存年限) × 1.2

这1.2倍是干嘛的？预留20%的扩容空间。别觉得多，我见过太多医院三年就塞满了，又得加柜子，原来的布局全打乱。

举个例子：现有档案5000卷，每年增加500卷，保存20年：

5000 + 500×20 = 15000卷

再加20% → 18000卷

有了这个数，才能算需要多少组、排几列。

布局怎么排（几种常见情况的走法）

密集柜布局没有标准答案，但有几个原则：

主通道：至少1.2米，保证档案车能过

副通道：0.8米，人能侧身过就行

架体距墙：留5-10公分，防潮、防碰撞

顶部：离天花板至少50公分，散热、检修用

番禺区中心医院的案例：去年他们档案室是个L形房间，一开始按U型布局排，结果通道浪费太多。后来改成双排并列+转角处理，空间利用率从72%提到86%。有时候，图纸上的最优解，到现场就得调整。

三、第二步：结构与参数——数据说话，别信口头承诺

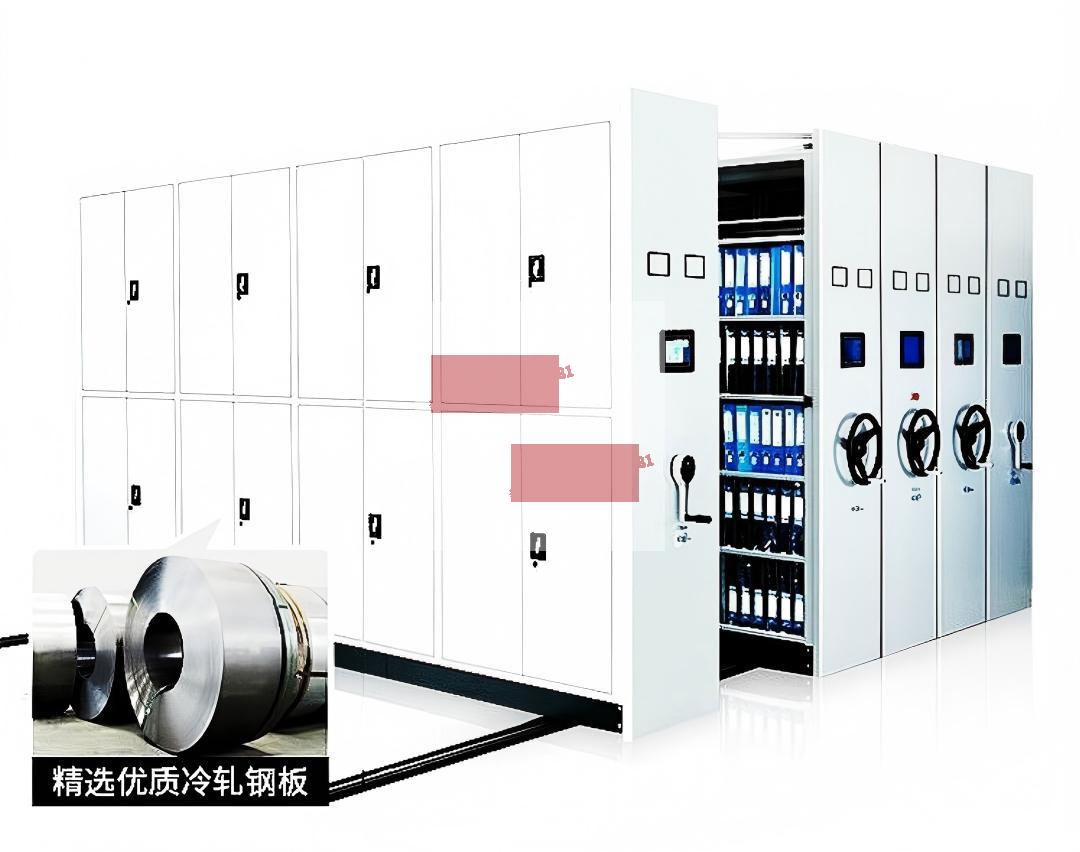

标准规格（先说通用的）

高度：2400mm（特殊层高可加到2500）

单列宽度：900mm（房间窄可以做到800）

深度：560mm（双面柜）

轨道：预埋式，宽度120±5mm

记住一点：越标准，越省钱。非标尺寸意味着开模、定制、加价。

板材厚度（最容易偷工减料的地方）

根据国标GB/T13667.3，我列个表，你验收时可以拿这个对照：

提醒：有些厂家报价低30%，往往是在这里“减配”。搁板厚度从1.2降到1.0，当时看不出来，用两年就弯了。验收时可以用磁铁测厚仪抽查，几百块一个。

承重标准（这个得算清楚）

单层搁板：满载24小时，下挠度≤3mm（国标要求）

楼面荷载：安装密集柜的区域，地面荷载能力需≥12kN/㎡（约1200kg/㎡）

去年从化区一个案例：客户老楼改造，想做密集柜。我们一算，楼板荷载只有8kN/㎡。最后方案改了，换成轻质材料，列数也减了。客户有点失望，我说：“总比楼板塌了强。”

四、第三步：安全防护——看不见的地方才是真功夫

八大防护（我们服务200多家医院总结的）

南方医科大学的案例：前年他们医院夜间消防喷淋意外启动。幸好我们的密集柜顶部有防尘板，档案一点没湿。后勤处长后来专门打电话说：“当初这个设计做对了。”

移动安全（人命关天的事）

制动装置：每列可单独制动，防止移动时伤人

防挤压：智能型需配置红外感应，探测距离30cm自动停止

限位保护：运行到末端自动停止

五、第四步：智能功能——从“能存”到“好用”

如果你考虑智能密集柜，有几个建议：

存取效率

RFID批量识别：响应时间<0.3秒，整架盘点只需几分钟

语音检索：说出档案名称，自动打开对应列

触控屏操作：10.1英寸工业屏，兼容数据库系统

三甲医院的实测数据：上了智能密集柜后，病历查找时间从平均15分钟缩短到2分钟。护士长说：“相当于多了一个人。”

环境监控

温湿度控制：温度14-24℃，湿度45-60%RH

数字孪生平台：实时监测设备状态，故障预警准确率≥98%

权限管理

双人授权：涉密场所需双人指纹或声纹才能开启

操作日志：谁、什么时候、取了什么档案，全程留痕

六、第五步：落地保障——设计再好，也要有人盯着

安装验收的三个要点

轨道水平度：用水平仪测，误差≤1mm/m

垂直度：立柱与地面垂直度偏差≤2°

运行测试：满载运行72小时，无卡顿、无异响

为什么找我做（说点实在的）

我们在花都区医疗家具产业园里办公，隔壁就是合作了八年的生产基地。

什么意思呢？

设计图出来，我拿着图纸走两步就到车间，直接跟师傅说“这儿焊牢一点”

生产进度我每天看得见，有问题当场解决，不用等电话、等邮件

品控同事就驻在厂里，每一批板材、每一道工序都有人盯着

说实话：工厂不是我们的。但我们天天在厂里泡着，比自家工厂还熟。这种模式的好处是：既有大工厂的生产实力，又比大工厂更灵活。客户要改个尺寸，我隔壁喊一嗓子就办了。

七、过来人的5个提醒（花钱买的教训）

别只看报价——低于市场价30%的，大概率在板材厚度上动手脚。我见过太多“便宜买、贵维修”的案例。

一定要算楼板荷载——12kN/㎡是底线，老房子先检测再下单。别等装完了才发现楼板承不住。

通道留够——主通道1.2米是底线，别为了多装几组压到80公分。想想以后每天推车的人，别让他们骂你。

签合同要写清楚标准——“符合GB/T13667.3”这几个字必须写上，别信“我们按国标做”的口头承诺。

找能“全程盯着”的供应商——设计、生产、安装最好一家管到底。出了问题互相推诿的事，我见得太多了。

八、结语：方案不是画出来的，是“走”出来的

上周去从化区医院勘测，后勤科老李拿着图纸说：“你们跟别家不一样，问得细。”

我说：“不问细，后面出了问题更麻烦。”

做这行十年，我最深的体会是：好方案不是在办公室画出来的，是在现场一步一步“走”出来的。量尺寸时多走两步，看看墙角有没有柱子；聊天时多问一句，听听客户到底想要什么。

下次你来花都，欢迎来产业园喝茶。我带你去车间看看，顺便聊聊你的档案室。方案的事，咱们一边喝茶一边聊——说不定聊着聊着，就把问题聊明白了。
